Основные характеристики среды Matlab и пакета fuzzy

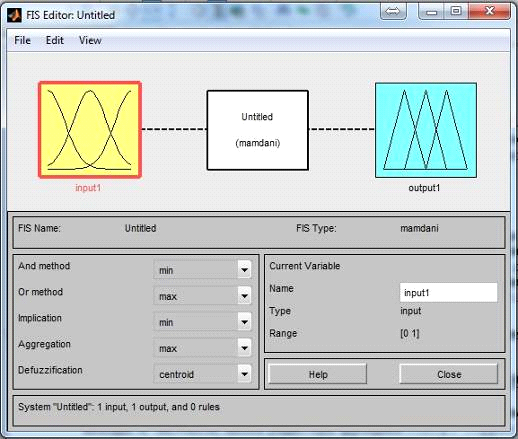

Рисунок 7 - Редактор FIS

Редактор FIS обладает графическим интерфейсом и позволяет вызывать все другие редакторы и программы просмотра систем нечеткого вывода. Графический интерфейс этого редактора обладает максимальным удобством и гибкостью, необходимой для интерактивной работы с отдельными компонентами системы нечеткого вывода.

В верхней части рабочего интерфейса редактора FIS изображается диаграмма, представляющая в визуальной форме входы и выходы системы нечеткого вывода, в центре которых находится так называемый процессор нечетких правил.

Щелчок на прямоугольнике с изображением входа или выхода выделяет соответствующую переменную и делает ее текущей. Прямоугольник текущей переменной при этом выделяется красным цветом.

Двойной щелчок на прямоугольнике с изображением входной или выходной переменной вызывает редактор функций принадлежности с загруженной в него соответствующей переменной. Двойной щелчок на изображении процессора нечетких правил вызывает редактор правил для соответствующей системы нечеткого вывода. Если некоторая переменная существует в системе нечеткого вывода, но не используется в правилах вывода, то связь ее с процессором нечетких правил изображается не сплошной, а пунктирной линией. Редактор FIS имеет главное меню, которое позволяет пользователю вызывать другие графические средства работы с системой нечеткого вывода FIS. загружать и сохранять структуру FIS во внешних файлах и т.д.
